CARA PENGOLAHAN DATA SURVEY MENGGUNAKAN SOFTWARE TERRAMODEL part 2

Assalamualikum,

Selamat sore rekan surveyor,seperti yang sudah kita bahas dalam postingan sebelumnya yaitu
cara-pengolahan-data-survey-menggunakan terramodel.
Maka postingan kali ini adalah sambunganya..jadi bagi yang belum tahu silahkan membaca post sebelumnnya.
Okelah tidak usah berlama-lama lagi segera kita mulai.

  1. Akan muncul dialog seperti berikut.

Raw Nikon file : data mentah/
data ukuran

Nikon Coord File : data koordinat
2.Sesuaikan dengan pilihan. Klik Open.


3. Dalam download list akan tertampil *. RAW yang menandakan bahwa yang akan didownload adalah data mentah. Klik Next.
Muncul dialog seperti berikut. Check list Rename after download. Klik Next


4. Muncul summary seperti dibawah kemudian klik Next.


5.Isi nama file. Klik Save.
6.Selanjutnya PC akan menunggu untuk menerima data. Pilih data yang akan di download pada alat Total Station kemudian tekan Go. Maka PC akan menerima data seperti gambar berikut.
7. Klik next sehingga muncul Raw source Files. Klik Browse, Pilih Geocomp Nikon Raw.
            Klik Open.
8. Klik Next hingga muncul tombol Import dan Finish. Sehingga muncul dialog RDE (raw Data Editor) dengan tampilan seperti ini
9.  Untuk melakukan perhitungan, klik Setting à Computation Setting....

10.Maka akan muncul dialog seperti berikut


11. Pada menu Assumption, isikan nilai X, Y, Z titik kontrol  serta azimuthnya.
            Pada menu adjustment method, dipilih adjustment secara traverse.
            Pada menu Route dipilih BS (BackSight)
            Klik OK
12. Untuk melihat hasil adjustment Klik Report à Report

13.Pada Reports pilih : Traverse, Least Squares, Computed Coordinates.

Pada Least Squares Option pilih : Fixed Coordinates dan Horizontal Angle Observations.
            Klik Ok

14.Maka hasil perhitungan dari pengukuran kita akan tertampil seperti berikut


15.Hasil dari perhitungan ini dapat disimpan dalam bentuk text.
16. Untuk melihat gambar dari pengukuran yang telah kita lakukan tutup layar RDE (Raw Data Editor). Pada View akan muncul seperti berikut

17.


  • 17.Selanjutnya jika data ingin diubah menjadi data yang lebih universal seperti dwg/dxf dapat melakukan export data. Klik File à Export/Upload à AutoCAD (dwg/dxf)

  • 18.Selanjutnya buat output filenya. Dan simpan dalam AutoCAD versi 2000

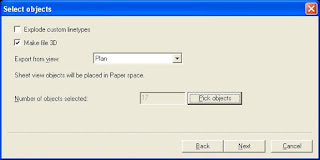

  • 19. Klik Next hingga muncul tampilan seperti di bawah ini :

  • 20.Pada dialog ini kita perlu memilih object mana saja yang akan diexport dengan cara menekan tombol Pick Objects. Selanjutnya akan muncul tampilan viewnya. Untuk memilihnya bisa digunakan cara yang biasa digunakan yaitu dengan membuat kotak yang melingkupi seluruh objects. Caranya adalah Klik kanan mouse dan pilih Window.


    Pada dialog ini kita perlu memilih object mana saja yang akan diexport dengan cara me.
  • 21.Selanjutnya gambar dipilih seperti berikut.



  • 22.Klik OK maka dan tampilan akan seperti berikut

  • 23. Klik Next dan Export Jika tampilan seperti berikut maka anda sudah mempunyai data dwg/dxf


  • 24. Klik Finish dan proses telah selesai.

  • Okey,itu tadi CARA PENGOLAHAN DATA SURVEY MENGGUNAKAN SOFTWARE TERRAMODEL ..Sekian post kali ini semoga bermanfaat.
    Wassalam

    .
