Rumus perhitungan elevasi vertical curve

Assalamualaikum,

Selamat sore rekan -rekan surveyor dimanapun berada.Tadi malam ada yang menanyakan tentang rumus perhitungan vertical curve,karena kalau dijelaskan dari whatsapp akan kurang efektif,maka saya tulis aja disini,siapa tahu teman-teman surveyor yang lain juga sedang mencari tahu tentang rumus vertical curve.
Sebelumnya kita harus tau dulu,apa saja komponen dari vertical curve ini,untuk lebih jelasnya silahkan lihat gambar di bawah ini:
Rumus perhitungan elevasi vertical curve
vertical curve

Formula:

y = epvc + g1x + [ (g2 − g1) ×x² / 2L ]

dimana ,

      y = elevation of point of vertical tangency

    epvc= Initial Elevation

    g1 = Initial grade

    g2 =Final grade

    x/L =Panjang curve

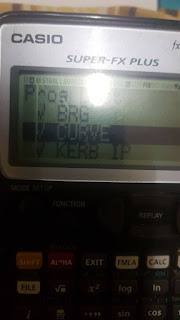

Nah kalau ga mau ribet pakai aja kalkulator casio fx-5800 seperti saya,

Rumus perhitungan elevasi vertical curve
program vertical curve casio fx 5800
untuk pemasanan kalkulator casio fx 5800 silahkan klik disini..
Selain pakai program kalkulator,bisa juga menggunakan form excel seperti dibawah ini :

Rumus perhitungan elevasi vertical curve
form excel vertical curve
Kalian pasti mau form excel perhitungan elevasi vertical curve nya kan?oke langsung aja download disini..

Itulah tadi Rumus Rumus perhitungan elevasi vertical curve,semoga bisa membantu teman-teman surveyor semua,sebarang pertanyaan dan request form bisa anda kirim ke sini.

wassalam
